FALAリングタイプフィルターバッグ

カジカコーポレーションはポリプロピレン、ポリエステル及びナイロンの幅広い品揃えのフィルターバッグを持っており、様々な用途のご要望にお応えすることができます。

高品質が標準

すべてのFALAフィルターバッグは、製品の品質を一定にするため厳しい品質管理基準のもとに先進的な製造プロセスによって製造されています。この厳しい品質管理基準によりお客様からの信頼が得られるものと確信しています。

長寿命の標準フェルトフィルターバッグ

FALA標準フェルトフィルターバッグは、一般のフェルトフィルターバッグより30-50%長寿命です。流量に影響を与えることなく、フェルト方位と厚みの変更により高い粒子保持能力を実現しました。

FALAフィルターバッグ材質

FALAフィルターバッグに使用されているすべての材質、すなわちフェルト、メッシュ等はシリコーンオイルフリーのため、自動車塗装及び塗料製造用途に安心して使用できます。

コストパフォーマンスと信頼性の高いシステム

バイパスフリーのデザインにより、あたかも接着されているように縫製されたFALAフィルターバッグは、信頼性の高いろ過システムを約束し、カートリッジやフィルタープレス等に比較してより高いコストパフォーマンスを実現します。

フィルターバッグの構造とパフォーマンス Kajika Corporation

すぐに使用可能なデザイン

すぐに使用可能なデザイン

FALAリングタイプフィルターバッグは、使用するときバッグを裏返す必要がありません。
バッグの内側を縫製するデザインはバッグ繊維を逃がさず、ろ過液中に混入することを防ぎます。

バスケット寸法より大きいバッグ

リング径より大きく、バスケットより長いバッグは、ろ過中、バッグ縫製部分にテンションが掛からず、バッグの破れを防止します。またその縫製部分を通してのバイパスを確実に防ぎます。

バイパスのないリングタイプバッグ

バイパスのないリングタイプバッグ

リングまわりのフェルトの折り返しによる段差を作らない特殊な縫製技術により、バイパスの問題を解決しました。

公称ろ過精度 Kajika Corporation

公称ろ過精度

公称ろ過精度とは、例えばナイロンメッシュフィルターろ材のスクリーン寸法に相当する代表的な粒子サイズを示します。
ナイロンメッシュフィルターの最も高い捕集効率は約80%といわれています。そのためより高い捕集効率が必要な場合は、50~80ミクロンではなく、一段小さいミクロン数(例えば25ミクロン)を推奨いたします。

FALA フィルターバッグのろ過方式 Kajika Corporation

長寿命深層ろ過

カジカ製FALAフィルターシステム

FALA深層フィルターバッグはより厚みのある高多孔性構造を持った3次元ニードルフェルトろ材で作られており、高流量と高い粒子保持能力、また高い捕集効率を持っています。すなわち通常のフェルトバッグに比べて長寿命となっています。

表面ろ過

表面ろ過

FALAの表面ろ過用モノフィラメントメッシュろ材はろ過中の目開きを防ぐため、単繊維のすべての交差部に加熱融着処理が施されています。またモノフィラメントメッシュろ材は繊維の抜け落ちがなく、15-800ミクロンの範囲での工業用用途が主流となっています。
ポリエステル、ポリプロピレンモノフィラメントメッシュも限定的に利用可能です。

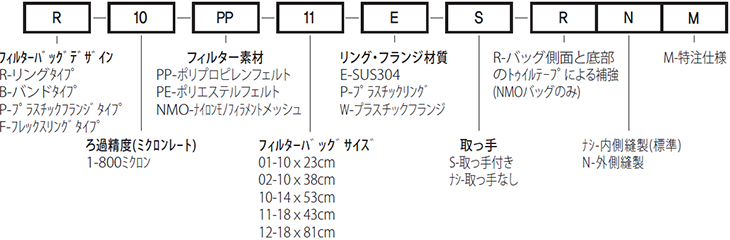

製品略号説明

※概略寸法であり、供給スペックではありません。

製品略号説明

※FALA標準NMOバッグは200ミクロンまでは、Rマークが略号の中になくても、バッグ側面と底部がトゥイルテープにより補強されています。

フィルター素材のミクロン数一覧表

公 称 1 5 10 15 25 50 80 100 125 150 200 250 300 400 600 800
フェルト PE icon icon icon icon icon icon icon
PP icon icon icon icon icon icon icon
メッシュ NMO icon icon icon icon icon icon icon icon icon icon icon icon icon

PE-ポリエステル、PP-ポリプロピレン、NMO-ナイロンモノフィラメントメッシュ

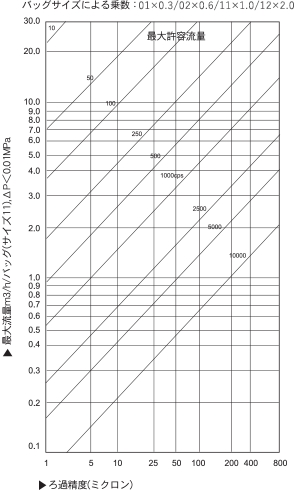

最大流量

表面ろ過

このグラフはニードルフェルトとモノフィラメントフィルターバッグに適用されます。

(計算例)フィルターミクロン:10
液の粘度:250cps
バッグサイズ:12(18×81cm)

バッグサイズ11(18×43cm)の最大流量はグラフより4m3/h、よって求めるサイズ12の最大流量は4m3/h×2.0=8m3/hとなります。

バッグサイズによる乗数
01size (10×23cm) :0.3
02size (10×38cm) :0.6
10size (14×53cm) :1.0
11size (18×43cm) :1.0
12size (18×81cm) :2.0

バッグサイズによる乗数グラフ
